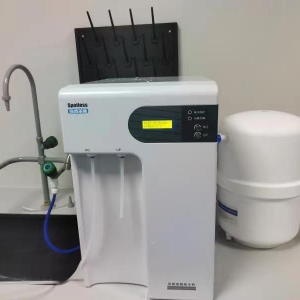

在半导体行业，超纯水设备是不可或缺的关键装备，其重要性犹如人体的血液净化系统对于维持生命的意义。半导体制造工艺对水质要求极高，水中哪怕极其微量的杂质，如金属离子、微生物、颗粒物质等，都可能对半导体器件的性能、可靠性和良品率产生严重影响。超纯水设备的核心使命，就是为半导体生产提供几乎不含任何杂质的超纯水，确保每一个制造环节都在纯净的水环境下进行。
工作原理
超纯水设备运用多种先进技术协同工作，以实现对水的深度净化。其中，反渗透（RO）技术是关键环节。反渗透膜的孔径极小，约为 0.0001 微米，只允许水分子通过，而能有效阻挡水中的各种离子、有机物、细菌和病毒等杂质，就像一个极其细密的筛子。例如，水中常见的钙、镁离子，通过反渗透膜时被截留，无法进入产水侧，从而降低水的硬度。
离子交换技术也是重要组成部分。离子交换树脂分为阳离子交换树脂和阴离子交换树脂，阳离子交换树脂中的氢离子（H⁺）与水中的阳离子（如钠离子 Na⁺、钙离子 Ca²⁺等）发生交换，将阳离子从水中去除；阴离子交换树脂中的氢氧根离子（OH⁻）与水中的阴离子（如氯离子 Cl⁻、硫酸根离子 SO₄²⁻等）进行交换，去除阴离子。通过这种方式，进一步降低水中的离子含量，提高水的纯度。
电去离子（EDI）技术则是将离子交换技术、离子交换膜技术和离子电迁移技术相结合。在直流电场的作用下，隔板水中的电介质离子发生定向移动，利用交换膜对离子的选择透过性来提纯水质。在一对电极之间，阴膜、阳膜和隔板交替排列构成浓室和淡室。淡室中的阳离子向负极迁移透过阳膜，被浓室中的阴膜截留；阴离子向正极迁移透过阴膜，被浓室中的阳膜截留。这样，淡室中的离子数逐渐减少，形成超纯水，而浓室中的离子浓度不断升高，排出浓水。EDI 技术无需酸碱再生，能连续稳定地生产高纯度的超纯水。
系统组成
预处理系统
预处理系统如同超纯水设备的 “门卫”，承担着初步净化原水的重要职责。多介质过滤器是其中的一员，内部装填有石英砂、无烟煤等多种过滤介质，通过过滤介质的拦截、吸附作用，去除原水中较大颗粒的悬浮物、泥沙、铁锈等杂质，降低水的浊度。
活性炭过滤器则利用活性炭巨大的比表面积和丰富的微孔结构，吸附原水中的游离氯、有机物、部分重金属离子以及异味和色素等。例如，活性炭可以有效吸附水中的余氯，防止余氯对后续反渗透膜造成氧化损伤，延长膜的使用寿命。
软化器一般采用离子交换树脂软化法，通过树脂与水中的钙、镁离子进行交换，降低水的硬度，防止在后续处理过程中形成水垢，影响设备的正常运行和产水质量。
反渗透系统
反渗透系统是超纯水设备的 “核心净化车间”。高压泵为原水提供足够的压力，使原水能够克服反渗透膜的阻力，实现水与杂质的分离。反渗透膜组件是系统的关键部件，通常采用卷式或板式结构。如美国 DOW 公司或海德能公司生产的高脱盐率复合膜，单根膜的脱盐率可达 99.6% 以上。经过反渗透处理后，水中大部分的离子、有机物和微生物等杂质被去除，产水水质得到大幅提升，满足半导体生产对水质的初步要求。
精处理系统
精处理系统用于进一步提升反渗透产水的纯度。离子交换混床是传统的精处理设备，将阳离子交换树脂和阴离子交换树脂按一定比例混合装填在同一交换器中，对水中残留的微量离子进行深度去除，使产水电阻率大幅提高。但混床需要定期进行酸碱再生，操作相对复杂，且会产生一定的酸碱废水。
EDI 系统作为更为先进的精处理技术，逐渐取代混床成为主流。EDI 系统能够连续生产超纯水，且无需酸碱再生，产水水质稳定，可满足半导体行业对超纯水更高的质量要求。此外，在一些对水质要求极高的应用场景中，还会配备抛光混床，对 EDI 产水进行最后的精抛光处理，进一步降低水中的离子含量，确保产水电阻率达到 18MΩ・cm 以上，近乎完美的超纯水质。
后处理系统
后处理系统主要负责对精处理后的超纯水进行杀菌、去除微小颗粒等最后的把关。紫外线杀菌器利用紫外线的杀菌作用，破坏水中微生物的 DNA 结构，使其失去繁殖和生存能力，从而杀灭水中的细菌、病毒等微生物。通常采用波长为
254nm 的紫外线灯管，能够有效杀灭常见的大肠杆菌、金黄色葡萄球菌等微生物。
精密过滤器则安装在系统的末端，采用孔径极小的过滤滤芯，如 0.2μm 或 0.1μm 的滤芯，进一步去除水中可能残留的微小颗粒物质，确保进入半导体生产工艺的超纯水达到极高的纯净度。
设备优势
高纯度产水
超纯水设备能够生产出电阻率高达 18MΩ・cm 以上的超纯水，水中杂质含量极低，几乎达到理论上的纯水标准。这种高纯度的水能够满足半导体制造工艺中最为严苛的清洗、蚀刻、光刻等环节的用水需求，有效避免因水质不纯而导致的芯片短路、断路、性能下降等问题，大幅提高半导体产品的良品率和性能稳定性。
稳定可靠运行
设备采用先进的自动化控制系统，配备多种传感器实时监测水质、流量、压力等参数，并通过 PLC 可编程控制器对设备的运行进行精确调控。当某个参数出现异常时，系统能够自动报警并采取相应的保护措施，如停机、切换备用设备等，确保设备持续稳定运行。同时，设备的关键部件，如反渗透膜、EDI 模块、高压泵等，均选用优质品牌产品，具有良好的耐用性和抗污染能力，进一步提高了设备运行的可靠性。
节能环保
相较于传统的纯水制备工艺，超纯水设备在节能和环保方面具有显著优势。例如，EDI 技术无需酸碱再生，避免了大量酸碱化学品的使用和排放，减少了对环境的污染。同时，设备在设计上优化了水的回收率，通过浓水回收系统等技术手段，提高原水的利用率，降低水资源的浪费。在能耗方面，采用高效节能的水泵、电机等设备，并通过智能控制系统根据实际用水需求调整设备的运行功率，有效降低了能源消耗。
应用场景
芯片制造
在芯片制造过程中，从硅片清洗、光刻、蚀刻到芯片封装等每一个环节都离不开超纯水。硅片清洗需要使用大量超纯水，去除硅片表面的杂质和污染物，确保后续工艺的顺利进行。光刻工艺中，超纯水用于光刻胶的显影和冲洗，其纯度直接影响光刻图案的精度和质量。蚀刻过程中，超纯水作为蚀刻液的稀释剂和清洗介质，对蚀刻效果和芯片表面质量起着关键作用。芯片封装时，超纯水用于清洗封装材料和芯片表面，防止杂质残留影响芯片的电气性能和可靠性。
集成电路制造
集成电路制造对水质的要求同样极高。超纯水用于集成电路板的清洗、电镀、化学气相沉积等工艺环节。在清洗过程中，超纯水能够彻底去除电路板表面的微小颗粒和有机物，保证电路板的电气性能。电镀工艺中，超纯水作为电镀液的溶剂，其纯度影响电镀层的均匀性和附着力。化学气相沉积过程中，超纯水用于提供反应所需的氢氧根离子，参与化学反应，对沉积薄膜的质量和性能有着重要影响。
半导体材料制备
半导体材料如单晶硅、多晶硅等的制备过程也需要使用超纯水。在单晶硅的拉晶过程中，超纯水用于清洗硅原料和生长设备，防止杂质混入硅晶体，影响晶体的纯度和性能。多晶硅生产中的清洗、蚀刻等工艺环节同样离不开超纯水，确保多晶硅材料的质量符合半导体制造的要求。
发展趋势
更高纯度的水质要求
随着半导体行业向更高集成度、更小芯片尺寸的方向发展，对超纯水的纯度要求将不断提高。未来，超纯水设备需要进一步降低水中的杂质含量，包括痕量的金属离子、有机物、微生物和颗粒物质等，以满足半导体制造工艺日益严苛的需求。例如，对于一些先进的芯片制造工艺，可能需要超纯水的电阻率达到 18.2MΩ・cm 以上，且水中的颗粒物质直径小于 0.05μm。
智能化与自动化
智能化和自动化将是超纯水设备未来发展的重要趋势。通过引入人工智能、大数据分析等技术，设备能够实现更加精准的运行控制和故障诊断。智能传感器可以实时监测设备的运行状态和水质变化，将数据传输至控制系统进行分析处理。控制系统根据数据分析结果自动调整设备的运行参数，优化设备的运行效率，提前预测设备故障并及时采取维护措施，减少设备停机时间，提高生产效率。
节能环保技术创新
在全球对环境保护和可持续发展日益重视的背景下，超纯水设备将不断创新节能环保技术。一方面，研发更加高效的膜分离技术和离子交换材料，提高水的回收率，降低原水消耗。例如，开发新型的反渗透膜，具有更高的脱盐率和水通量，同时能够减少浓水的排放。另一方面，优化设备的能源管理系统，采用节能型的电机、水泵和控制系统，降低设备的能耗。此外，探索利用可再生能源，如太阳能、风能等为设备提供动力，进一步减少对传统能源的依赖，实现超纯水设备的绿色可持续发展。
